WT 5915C-T15060M2 導熱吸波片


WT5915C-T15060M2 產品是一種高性能导热吸波材料,可直接应用于热源与散热器之间。在导出热量的同时,能吸收泄露的电磁辐射,达到消除电磁干扰的目的。为电子通信产品在导热和电磁屏蔽方面提供良好的解决方案。



▶ 應用領域

 商業通訊:天線、基站、光模板、路由器、交換機等

● 毫米波應用:5G 通信、毫米波雷達

● 工業電子:汽車電子、無人機等

● 儀器測量:功放、濾波器、測試系統



▶ 參數指標

WT 5915C-T15060M2

項目

測試標準

測試值

外觀

目視

灰黑色

厚度(mm

ASTM D 374

0.5-3.0

硬度(Shore OO

ASTM D 2240

60

導熱係數 (W/(m·K))

ASTM D 5470

15.0

密度 (g/cm³)

ASTM D792

3.283

體積電阻率 Ω·cm

ASTM D 257

≥10^12

擊穿電壓(kV)(@1mm

ASTM D 149

<0.1

磁导率(@100MHz)

GB/T   32596—2016

1.71

2.0mm片材吸收频段(GHz)

GB/T   32596—2016

0.5mm:-2(dB)@10.0~18.0GHz

0.75mm:-5(dB)@12~18GHz

1.5mm:-10(dB)@10.3~14.3GHz

2.0mm:-10(dB)@8.6~10.6GHz

2.5mm:-10(dB)@6.5~8.8GHz

3.0mm:-10(dB)@5.5~8.0GHz

工作溫度 (℃)

IEC 60068-2-14

-40~160

阻燃等級

UL94

/

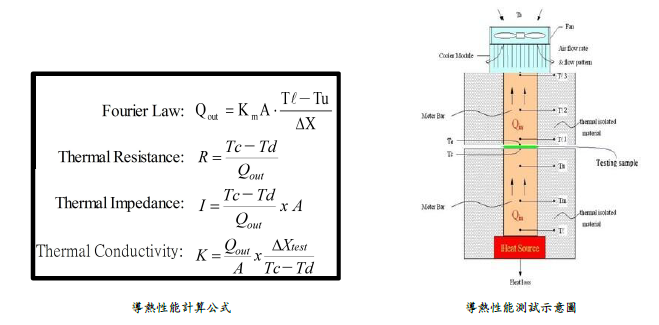

▶ 導熱性能測試信息、計算公式及示意圖:

測試標準:ASTM D5470

測試設備:LW 9389

測量端尺寸:25.4*25.4mm

測試樣尺寸:27*27mm

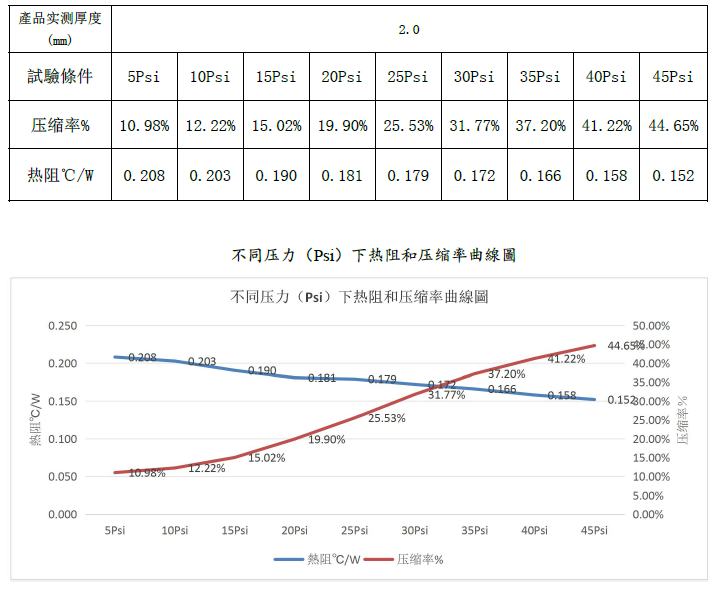

▶ 壓縮率、熱阻變化測試數據以及曲線圖

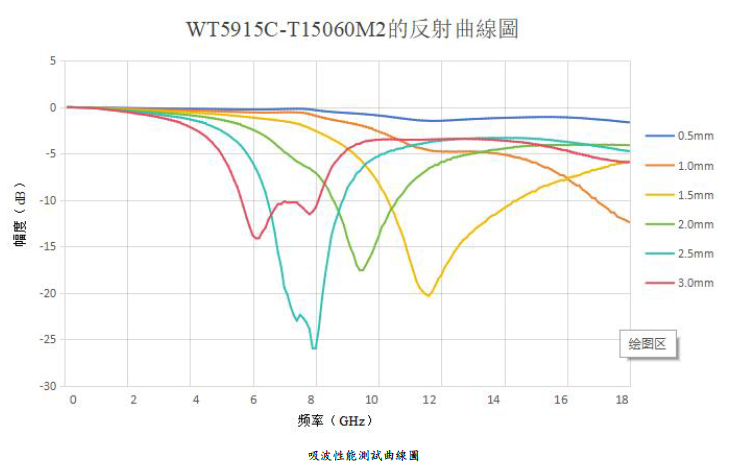

▶ 吸波性能測試曲線圖



▶ 產品特點

● 15.0W/m-K 的熱傳導能力

● 優異的濕潤界面效果

● 常溫下呈柔軟片狀,易操作及返工性佳

● 2.0mm 片材可以有效吸收頻率在8.6-10.6GHz 的EMI



▶ 使用操作

在常溫下將產品覆蓋於發熱端,即可組裝完成


▶ 包裝及存儲

規格:客户定制。

低溫儲存,保質期12 個月


▶ 備註

产品资料,工厂保留最終修改权利。
